Capteur de Tension Capacitif
Plus de 15 ans d’expérience en capteurs moyenne tension
Un capteur de tension capacitif prend la capacité côté haute tension d’un système de détection de tension et la moule dans l’isolateur. Deux formes couvrent la gamme : les isolateurs capacitifs TSK, qui supportent aussi le conducteur, et les électrodes de couplage capacitif KKE, qui ne le font pas.
La capacité de l’isolateur C1 travaille avec les capacités en aval C2 pour former un diviseur de tension capacitif, et c’est ce qui ramène la tension primaire à un niveau mesurable en sécurité. Avec des câbles de raccordement, les mêmes isolateurs s’intègrent aux systèmes de détection de tension HR (haute résistance) et LRM (basse résistance) ; les systèmes LRM exigent des capacités de circuit de mesure supplémentaires (C2m) pour compléter la configuration.
Ce qui rend les TSK faciles à spécifier est dimensionnel. Par leurs dimensions et leurs propriétés physiques, ils correspondent aux isolateurs DIN classiques sans capacité de couplage : ils servent donc de remplacement direct. Le tableau ne change pas — l’isolateur qui ne tenait que le jeu de barres y détecte désormais aussi la tension.
Là où aucun support mécanique n’est requis, les électrodes de couplage KKE font le même travail électrique dans une pièce plus légère et plus compacte. Elles ne sont pas conçues pour reprendre des charges mécaniques, et c’est précisément ce qui en fait le choix pratique pour une rénovation sur un tableau déjà installé.
Dites-nous la tension de service, si la pièce doit aussi reprendre une charge, et la hauteur et le diamètre disponibles. Nous vous dirons s’il s’agit d’un TSK ou d’un KKE.

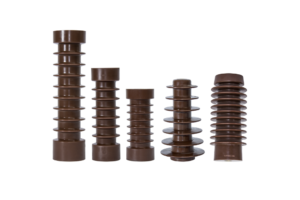

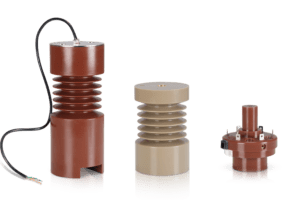

Isolateurs capacitifs TSK et électrodes de couplage capacitif KKE, moulés en époxy par Indisol

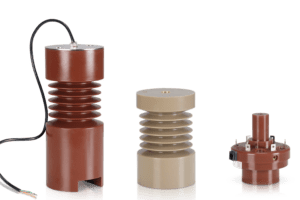

TSK — isolateurs capacitifs
Isolateur support et capacité de couplage dans une seule pièce moulée.
Comment fonctionne le diviseur
Un diviseur capacitif place deux capacités en série entre le conducteur et la terre. L’isolateur fournit celle du haut, C1 ; l’équipement de mesure fournit celle du bas, C2. La tension aux bornes de C2 est une fraction fixe de la tension primaire, et cette fraction est fixée par le rapport des deux capacités.
C’est pourquoi le principe dure si bien en moyenne tension : le rapport dépend d’une géométrie moulée dans un solide, et non d’enroulements, de contacts ou d’un noyau. Rien ne s’use dans le diviseur et rien ne sature.
Pour les systèmes LRM (basse résistance), les capacités de circuit de mesure C2m complètent la configuration. Pour les systèmes HR (haute résistance), l’isolateur et ses câbles de raccordement suffisent. Dites-nous dans quel système vous intégrez et nous ajustons la capacité.
KKE — électrodes de couplage capacitif
La même fonction électrique, sans la fonction mécanique.
Pourquoi la géométrie normalisée compte
Un capteur capacitif n’est utile que s’il entre. Comme les isolateurs TSK suivent les dimensions des isolateurs DIN classiques sans capacité de couplage, en spécifier un est une substitution et non une reconception du tableau.
TSK et KKE sont moulés dans notre propre usine, métallisation et sablage réalisés en interne — les surfaces qui décident du comportement électrique de la pièce restent sous notre contrôle et non celui d’un sous-traitant. Plus sur notre procédé.
Les essais sont réalisés en interne et en laboratoires externes, sous ISO 9001 et ISO 14001 : fréquence industrielle, décharges partielles jusqu’à 200 kV, et la série mécanique pour les versions support.
Les deux autres technologies de capteur
Les trois couvrent la moyenne tension. Ce qui les distingue, c’est l’usage du signal.
Le reste de ce que nous moulons
Un capteur de tension est l’une des sept familles de pièces en époxy moulé. Allez directement à la bonne.
Questions fréquentes
Dites-nous la tension et la place dont vous disposez. Nous vous dirons si c’est un TSK ou une KKE.
Chaque pièce que nous moulons est conçue pour une spécification et non choisie dans un catalogue : vous recevez une proposition de conception, pas un numéro de page. Vous n’avez pas besoin de tout le détail pour commencer.
Demander un devis → ou voyez comment nous les moulons
