Isoladores de Suporte em Resina Epóxi

Home » Produtos » Isoladores de Suporte

Um isolador de suporte em resina epóxi mantém um condutor sob tensão afastado da terra e, ao mesmo tempo, suporta a carga mecânica. Mantém as partes energizadas do equipamento fisicamente separadas da estrutura em volta — é isso que protege a instalação, as pessoas que trabalham perto dela e a continuidade de serviço.

A Indisol fabrica isoladores de suporte e isoladores-poste em resina epóxi, concebidos para cada aplicação em vez de escolhidos de um catálogo: baixa, média, alta e muito alta tensão, em interior, exterior, ou em ambientes especiais como SF6 e outros fluidos dielétricos.

Como a peça é moldada e não cozida nem maquinada, a geometria é livre. Alhetas, perfis de linha de fuga, elementos de fixação e distâncias entre apoios são moldados numa só peça, e os insertos roscados ou os elétrodos ficam encapsulados dentro da resina em vez de aparafusados depois — sem fixadores no caminho isolante.

A especificação mecânica segue a solicitação: tração, flexão ou torção. As fixações roscadas seguem a norma aplicável ou a interface do cliente.

Procura outro isolador em epóxi? Travessias, componentes para sistemas isolados a gás, divisores, sensores, terceiro carril e invólucros personalizados também são fabricados aqui — o guia abaixo indica-lhe o certo.

Gama de isoladores de suporte em resina epóxi, Indisol

Isoladores de suporte de baixa tensão com insertos roscados, Indisol

Isoladores-poste de média tensão em resina epóxi, Indisol

Isoladores de suporte e poste em resina epóxi

20–40 kV/mmRigidez dielétrica da resina epóxi

BT a MATClasses de tensão fabricadas

200 kVLimite dos ensaios internos

2 000 tEpóxi processado por ano

Que isolador em epóxi precisa?

“Isolador em epóxi” é o nome de uma família, não de uma referência. O isolador de suporte é um dos seus membros. Se a peça que está a especificar faz outra coisa, vá directamente à família certa.

Isolador de suporte em resina epóxi, Indisol

Isoladores de suporte e posteManter um condutor afastado da terra e suportar a carga mecânica.Está aqui

Travessia de média tensão em resina epóxi, Indisol

TravessiasAtravessar uma parede, um invólucro ou uma cuba com um condutor sob tensão.Ver a gama →

Componentes em resina epóxi para sistemas isolados a gás, Indisol

Sistemas isolados a gásApoios de barramento, tubos de fusíveis e câmaras de corte dentro de equipamento isolado a gás.Ver a gama →

Isolador divisor em resina epóxi, Indisol

Isoladores divisoresIsolar e, ao mesmo tempo, dar um sinal de baixa tensão que acompanha o condutor.Ver a gama →

Sensores e indicadores de tensão de média tensão em resina epóxi, Indisol

Sensores de média tensãoMedir tensão ou corrente com uma classe de exactidão declarada.Ver a gama →

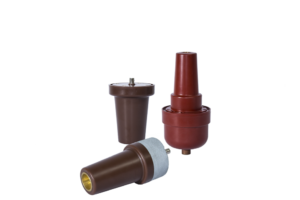

Isolador em epóxi com medição integrada para redes inteligentes, Indisol

SmartGridMedição, monitorização e comunicação PLC integradas na própria peça isolante.Ver a gama →

Isolador de terceiro carril a apoiar um carril condutor em T, resina epóxi Indisol

Isoladores de terceiro carrilApoiar o carril condutor que alimenta um metropolitano ou um metro ligeiro.Ver a gama →

Produto personalizado em resina epóxi para média e alta tensão, Indisol

Produtos personalizados MT/ATInvólucros em epóxi para aparelhagem de corte, e formas que nenhuma das anteriores descreve.Ver a gama →

Interior ou exterior: a resina decide

É a primeira pergunta que lhe vamos fazer, e é decidida pelo local onde o isolador vai viver, não pela tensão. As duas famílias cobrem baixa, média, alta e muito alta tensão.

InteriorEpóxi aromáticaResina de bisfenol A-epicloridrina com endurecedor anidrido. Excelente desempenho dielétrico onde a superfície está protegida das intempéries.

ExteriorEpóxi cicloalifáticaCarregada com sílica pré-tratada. Resiste a UV, ao arborescência superficial e ao envelhecimento atmosférico sem a degradação de superfície que limita as resinas de uso geral. É também a escolha em interior com humidade ou poluição.

Poluído ou marítimoCicloalifática, sobremoldadaA mesma resina com uma camada de silicone sobremoldada na nossa própria linha, acrescentando protecção de superfície onde o ambiente é agressivo.

Quando nenhuma das famílias padrão serve a aplicação, podem ser desenvolvidos sistemas de resina para requisitos elétricos, térmicos e mecânicos específicos. Mais em a nossa tecnologia de resinas epóxi.

Como se fabrica um isolador de suporte

Quase tudo o que pode falhar eletricamente falha durante a moldagem — por isso o processo pesa mais do que a ficha técnica.

01PrepararResina desgaseificada em vácuo, para a mistura chegar ao molde sem ar arrastado — os vazios que mais tarde se tornam locais de descargas parciais.

02MoldarGelificação sob pressão a temperatura para séries; moldagem em vácuo ou à pressão atmosférica para protótipos e séries pequenas.

03AcabarMetalização e decapagem por jacto na nossa própria fábrica, para as superfícies de elétrodo e de linha de fuga ficarem sob o nosso controlo.

04ComprovarEnsaios elétricos e mecânicos internos e em laboratórios externos, sob ISO 9001 e ISO 14001.

Especificado à sua solicitação e depois ensaiado

A resina epóxi moldada tem uma rigidez dielétrica de 20 a 40 kV/mm, conforme o sistema. É um valor do material: diz-lhe que a resina tem uma margem larga, não a tensão suportada de um isolador acabado. Essa depende também do percurso de fuga pela superfície, das distâncias no ar e da distribuição do campo em volta de qualquer metal encapsulado — por isso dimensionamos a peça à sua tensão de serviço em vez de a calcular só a partir do material.

Mecanicamente, um isolador de suporte carrega esforço além de tensão. Indique-nos a carga e a direcção — tração, compressão, flexão ou torção — e qualquer limite de deformação, e a secção e as fixações são dimensionadas a isso. As fixações roscadas seguem a norma aplicável ou a sua interface.

Em aplicações isoladas a gás, onde a solicitação elétrica é maior, cada peça é ensaiada e não uma amostra: frequência industrial, descargas parciais e exame radiográfico da moldagem.

ElétricosFrequência industrial até 200 kVDescargas parciais até 200 kVMetrologia de alta tensão e de correnteResistência de contacto

MecânicosFlexãoTraçãoCompressãoTorçãoImpactoRugosidade

A gama padrão

Nove famílias, desde blocos de terminais de 1 kV até isoladores de apoio de 72,5 kV com linha de fuga longa, todos moldados em resina epóxi e ensaiados eletricamente. Escolha a família pela aplicação e abra-a para ver todas as referências, com dimensões, linha de fuga, roscas e peso.

FamíliaAplicaçãoTensãokVFlexãokNAlturammLinha de fugammIEC 60273designação44 refs

Blocos tipo H, B e TInterior, apoio de barramento e de terminais12 – 425 – 5630 – 67—10 refs

Blocos de baixa tensão e isoladores de apoio curtos. A resistência à flexão varia com a referência.

Referência	Tipo	TensãokV	FlexãokN	Alturamm (A)	Corpo⌀ mm (B)	Flange⌀ mm (C)	Saia ⌀mm (F)	Rosca superior(M)	Rosca inferior(N)	Linha de fugamm	Pesokg
150100030	T-793	1	2	40	30	25	—	M6	M6	40	0,050
150100040	T-760	1	4	40	40	35	—	M10	M10	40	0,080
15012030	T-793 L25	1	2	25	29	26	—	M6	M6	30	0,040
150100010	H-35	1	2	35	20	20	30	M8	M8	36	0,035
150120010	H-35 MF	1	2	35	20	20	30	M8	M8	36	0,035
150100020	H-50	1	4	50	30	30	40	M10	M10	51	0,090
150120020	H-50 MF	1	4	50	30	30	40	M10	M10	51	0,090
150100050	T-120	1	2	55,7	40	35	—	M10	M8	66,5	0,100
150100060	B-45	1	2	45	24	24	34	M6	M6	60	0,035
150100070	B-50	1	2	50	22	22	34	M8	M8	65	0,060

Série T/RApoio interior, 3 a 6 kV3 – 64 – 1640 – 6058 – 95—4 refs

A dimensão e a posição do inserto metálico podem ser alteradas.

Referência	Tipo	TensãokV	FlexãokN	Alturamm (A)	Corpo⌀ mm (B)	Flange⌀ mm (C)	Basemm (D)	Rosca superior(M)	Rosca inferior(N)	Linha de fugamm	Pesokg
150100080	T-500/R	3	4	40	50	50	36	M8	M8	58	0,120
150100090	T-1000/R	6	4	60	65	60	36	M12	M12	92	0,300
150100100	T-2000/R	6	8	60	90	85	60	M16	M16	92	0,600
150100110	T-5000/R	6	16	60	125	125	80	M20	M16	95	1,400

Série SOInterior, corpo cónico3 – 12880 – 13080 – 130—2 refs

Resistência à flexão de 8 kN (8 000 N) em toda a família.

	Referência	Tipo	TensãokV	Alturamm (A)	Corpo⌀ mm (B)	Flange⌀ mm (C)	Rosca superior(M)	Rosca inferior(N)	Linha de fugamm	Pesokg
	150100290	SO-3	3	80	75	55	M16	M16	80	0,350
	150100292	SO-10	12	130	75	55	M16	M16	130	0,750

Série 400Apoio interior, média tensão7,5 – 36495 – 310155 – 398JO 4 60 … JO 4 1709 refs

Resistência à flexão de 4 kN (4 000 N) em toda a família. Inserto superior M16 e inferior M12 em todas as referências.

Referência	Tipo	IEC 60273	TensãokV	Alturamm (A)	Corpo⌀ mm (B)	Flange⌀ mm (C)	Linha de fugamm	Saiasn.º	Pesokg
150100125	AE-7,5 S4	JO 4 60	7,5	95	51	53	155	4	0,400
150100130	AE-10/12 S4	—	10	120	57	53	170	4	0,500
150100140	AE-20 Red S4	JO 4 75	12	130	58	53	184	4	0,600
150100150	AE-17,5/20 S4	JO 4 95	17,5	175	60	52	246	7	0,700
150100160	AE-20/24 S4	JO 4 125	24	210	65	52	254	7	0,900
150120160	AE-20/24 S4 L225	JO 4 125	24	225	65	52	269	7	1,000
150100170	AE-36 Red S4	JO 4 145	27	270	70	60	362	7	1,500
150100180	AE-30/36 S4	JO 4 170	36	300	74	61	388	7	1,600
150100190	AE-36/36 S4 L310	JO 4 170	36	310	74	61	398	7	1,700

Série 800Apoio interior, carga mecânica mais elevada10 – 528120 – 420218 – 690JO 8 75 … JO 8 1708 refs

Resistência à flexão de 8 kN (8 000 N) em toda a família.

Referência	Tipo	IEC 60273	TensãokV	Alturamm (A)	Corpo⌀ mm (B)	Flange⌀ mm (C)	Linha de fugamm	Saiasn.º	Rosca superior(M)	Rosca inferior(N)	Pesokg
150100192	AE-10/12 S8	—	10	120	59	71	218	5	M20	M16	0,700
150100196	AE-20 Red S8	JO 8 75	12	130	60	71	228	5	M20	M16	0,750
150100202	AE-17,5/20 S8	JO 8 95	17,5	175	67	71	466	10	M20	M16	1,250
150100200	AE-20/24 S8	JO 8 125	24	210	70	71	501	10	M20	M16	1,600
150100212	AE-36 Red S8	JO 8 145	27	270	75	70	584	15	M20	M16	2,000
150100210	AE-30/36 S8	JO 8 170	36	300	75	70	690	15	M24	M16	2,200
150100220	AE-45 S8	—	45	350	96	105	640	12	M24	M16	4,500
150100230	AE-52 S8	—	52	420	115	70	650	14	M24	M16	4,200

Série AEIInterior, linha de fuga mais longa12 – 308130 – 280385 – 627JO 8 753 refs

Resistência à flexão de 8 kN (8 000 N). Inserto superior M20 e inferior M16.

Referência	Tipo	IEC 60273	TensãokV	Alturamm (A)	Corpo⌀ mm (B)	Flange⌀ mm (C)	Saia ⌀mm (F)	Linha de fugamm	Pesokg
150100250	AEI-10	JO 8 75	12	130	72	72	100	385	0,900
150100260	AEI-20	—	24	210	70	70	100	580	2,600
150100270	AEI-30	—	30	280	80	80	170	627	4,100

Série EIRInterior, carga mecânica elevada3016300770JO 16 1701 ref

Resistência à flexão de 16 kN (16 000 N). Inserto superior M24 e inferior M16.

	Referência	Tipo	IEC 60273	TensãokV	Alturamm (A)	Corpo⌀ mm (B)	Flange⌀ mm (C)	Saia ⌀mm (F)	Linha de fugamm	Pesokg
	150100280	EIR-30	JO 16 170	30	300	110	110	150	770	5,600

Série AERInterior, linha de fuga longa, até 72,5 kV20 – 72,54 – 8210 – 620388 – 1 295—3 refs

A resistência à flexão varia com a referência.

Referência	Tipo	TensãokV	FlexãokN	Alturamm (A)	Corpo⌀ mm (B)	Flange⌀ mm (C)	Linha de fugamm	Saiasn.º	Rosca superior(M)	Rosca inferior(N)	Pesokg
150100238	AER-20	20	4	210	105	60	388	7	M16	M10	1,500
150100239	AER-30	30	4	300	130	85	647	10	M16	M10	3,250
150100239	AER-72,5	72,5	8	620	200	120	1 295	15	M24	M16	16,000

Série AETCapacitivo, para medição de tensão12 – 364130 – 300228 – 690JO 4 75 … JO 4 1704 refs

Isoladores capacitivos. Inserto superior M16 e inferior M12, com tomada de medida M5.

Referência	Tipo	IEC 60273	TensãokV	Alturamm (A)	Corpo⌀ mm (B)	Flange⌀ mm (C)	Linha de fugamm	Pesokg
150100390	AET-12 kV	JO 4 75	12	130	60	71	228	0,700
150100395	AET-17,5 kV	JO 4 95	17,5	175	67	71	466	1,300
150100400	AET-24 kV	JO 4 125	24	210	70	71	501	1,600
150100410	AET-36 kV	JO 4 170	36	300	75	70	690	2,200

As dimensões e os pesos são os valores de catálogo da gama padrão; as letras (A, ⌀B, ⌀C, D, F, M, N) são as cotas usadas nos nossos desenhos. As roscas seguem a UNE 21-110-83 (2) e a IEC 60273 e podem passar a DIN 48136 a pedido; a dimensão e a posição dos insertos podem ser alteradas. Precisa de uma tensão, de uma carga ou de uma altura que não estejam na gama? Moldamos a desenho — diga-nos a solicitação e respondemos com uma proposta.

Perguntas frequentes

Trabalham a partir do nosso desenho?Sim. Cada peça que moldamos é concebida para a especificação do cliente em vez de escolhida de um catálogo fixo, por isso um desenho ou um esboço das interfaces é a coisa mais útil que nos pode enviar.

Podem encapsular peças metálicas no isolador?Sim — insertos roscados, elétrodos e condutores ficam encapsulados na resina, dando uma peça monolítica em vez de um conjunto montado.

Isolador de suporte e isolador-poste é o mesmo?Na prática os termos usam-se indistintamente, e descrevem o mesmo trabalho: separar condutores a potenciais diferentes suportando carga mecânica.

Epóxi ou porcelana?A porcelana continua a ser uma boa escolha em muitas instalações. A epóxi moldada ganha quando precisa de uma forma que a porcelana não dá facilmente, quando há metal a encapsular, ou quando o peso e a fragilidade são um problema. Escrevemos um artigo mais longo sobre o essencial da resina epóxi no isolamento elétrico.

Que tensões cobrem?Baixa, média, alta e muito alta tensão, nas duas famílias de resina. A nossa capacidade de ensaio interna chega a 200 kV em frequência industrial e descargas parciais.

Qual é o tamanho máximo da peça?De peças acima de 50 kg e um metro até componentes pequenos e complexos, em 29 clamping machines e uma linha de mistura contínua.

Diga-nos a solicitação. Desenhamos o isolador para ela.

Cada peça que moldamos é concebida para uma especificação em vez de escolhida de um catálogo, por isso recebe de volta uma proposta de projeto e não um número de página. Não precisa de todos os dados para começar.

Pedir orçamento → ou veja como fabricamos

Útil incluirA tensão de serviço, e se o isolador fica em interior, exterior ou em gásA solicitação mecânica — carga, direcção e qualquer limite de deformaçãoDistâncias de fixação e interfaces, ou um desenho se tiverTemperatura de serviço, e qualquer particularidade do ambienteQuantidade, e se é protótipo ou série
